SP740B人體感應模塊：熱釋電紅外傳感器是利用人體溫度變化的特征來探測紅外線的輻射，采用雙靈敏元互補的方法抑制溫度變化產生的干擾，提高了傳感器的工作穩定性。模塊是被動式人體紅外線技術的數字智能自動控制產品, 具有體積小，靈敏度高，可靠性強，工作電壓寬，廣泛應用于智能家居，廣告機，智能照明，安防提示各類人體自動感應電器設備。

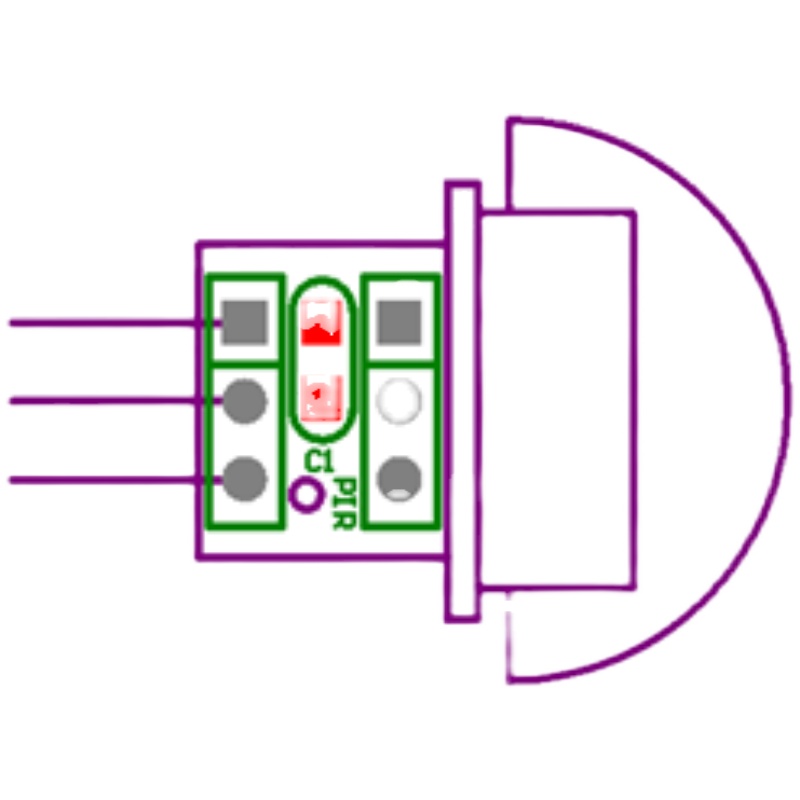

二、產品結構圖：

三、功能接線說明：

四、技術參數：

1.工作電壓：DC 2.7-12V；

2.靜態功耗：＜0.1mA；

3.延時時間:2秒；

4.封鎖時間:2秒；

5.觸發方式:可重復；

6.感應范圍:≤100度錐角,3-5米；

7.工作溫度:-20 - +60℃

8.PCB外形尺寸:10mm*8mm

9.模塊透鏡：小透鏡

五、使用說明：

1、感應方向示圖：

注：感應最大角度約為100°，平行方向移動為最敏感方向；

2、 模塊內部采用數字信號處理，直接高低電平輸出。

3、 觸發方式：當感應到人體時輸出高電平后，在延時時間段內，如果有人體在其感應范圍活動，其輸出將一直保持高電平，直到人離開后延時2秒，才變?yōu)榈碗娖?/span>。
